虹吸式屋面雨水排水系統的概念
虹吸式屋面雨水排放系統是指在一定的降雨強度下，雨水斗不慘入空氣，在降雨過程中利用雨水斗與出戶管之間的高度差所形成的壓差，使排水管道中完全充滿達到滿管壓力流狀態，經室內排水系統，從室外排出管排出。
虹吸式屋面雨水排水系統的原理

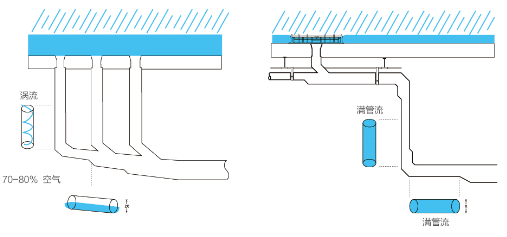

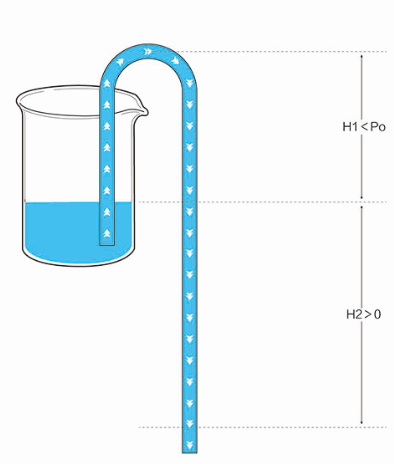

虹吸式屋面雨水排水系統的原理是依靠特殊的雨水斗的設計，實行氣水分離，從而使雨水立管中為滿流狀態。當立管中的水達到一定的容量時，虹吸作用就產生了。在降雨過程中，由于連續不斷的虹吸作用，使得整個系統得以令人驚奇的快速排除屋頂上的雨水。

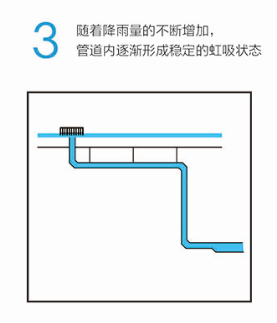

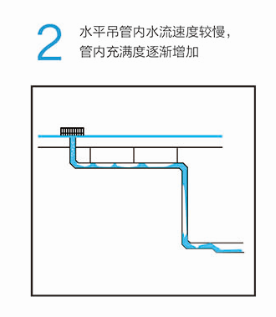

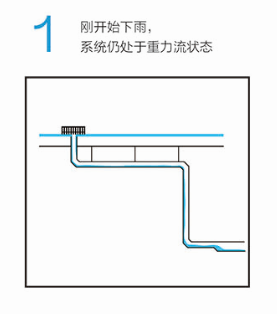

虹吸形成過程示意圖
虹吸式屋面雨水排水系統的組成

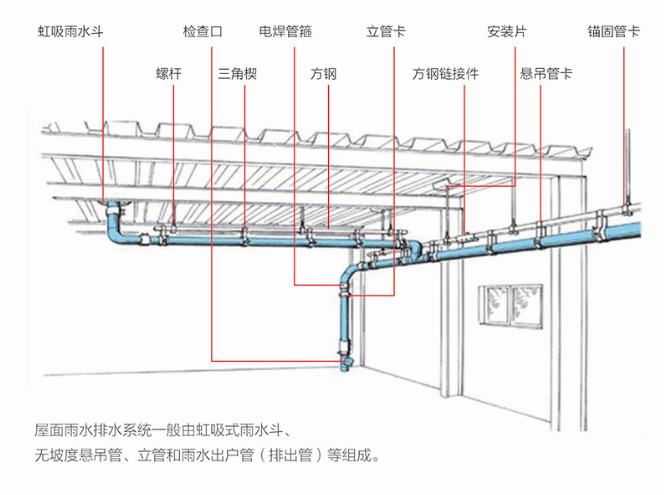

屋面雨水排水系統一般由虹吸式雨水斗、無坡度懸吊管、立管和雨水出戶管（排出管）等組成。
1、虹吸式雨水斗：用于虹吸式屋面雨水排水系統的雨水斗，它具有氣水分離、防渦流等功能。
2、連接管：虹吸式雨水斗至懸吊管間的連接短管。
3、懸吊管：懸吊在屋架、樓板和梁下或架空在柱上的雨水橫管。
4、溢流口：當降雨量超過系統設計排水能力時用來溢水的孔口或裝置。
5、固定件：用于固定水平管和立管的裝置。
6、過渡段：過渡段設置在系統的排出管上是水流流態由虹吸滿管壓力流向重力過渡的管段為虹吸式屋面雨水排水系統水力計算的終點。
虹吸式屋面雨水排水系統的優勢

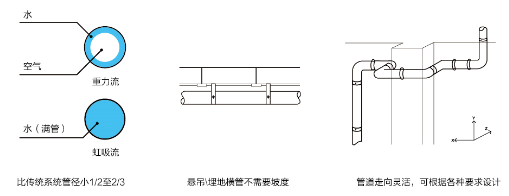

1、比重力系統管徑小1/2至2/3
2、橫管不需要坡度
3、屋面雨水斗布點靈活
4、可減少與減小屋面預留洞要求
5、管道材料可靈活選配
6、水流速度快具有自潔管道功能
虹吸式屋面雨水排水系統的設計流程
1.提供建筑平、剖面圖，屋面天溝布置圖
2.合理的選擇，確定設計重現期，計算降雨強度
3.屋面分區，并計算相應的匯水面積
4.確定系統，設計系統流量
5.選擇雨水斗，確定雨水斗的數量和間距
6.確定立管位置、出戶管的深度，繪制雨水系統的平面圖、管系圖
7.進行水力計算
8.驗證計算結果
9.滿足技術規定為合格；否則，調整管徑重新計算
10.將設計最終結果繪制平面圖、管系圖、計算書和相應的材料清單
虹吸式屋面雨水排水系統的應用范圍
大型公共建筑：如機場候機樓、火車站站房和站臺無柱雨棚、地鐵檢修庫、汽車站候車樓、體育場館、大型商場、劇場、會展中心以及排水管可能影響建筑美觀的場合。
大型廠房：屋面檐高在7米以上，并存在內天溝，天溝長度在30米以上，廠房內部不允許有落水管。如工業廠房、倉儲物流中心這種結構的廠房采用重力排水難以將內天溝的匯水從天溝兩端排出，廠房內部又不允許挖排水溝或者敷設埋地排水管。即使允許埋地管，埋地管需要的坡度也會給敷設帶來很大麻煩。
在這些建筑上，一般都有數千平米以上的大型屋面，虹吸屋面雨水排放系統的優勢可以得到充分的發揮。
虹吸式屋面雨水排水系統的安裝

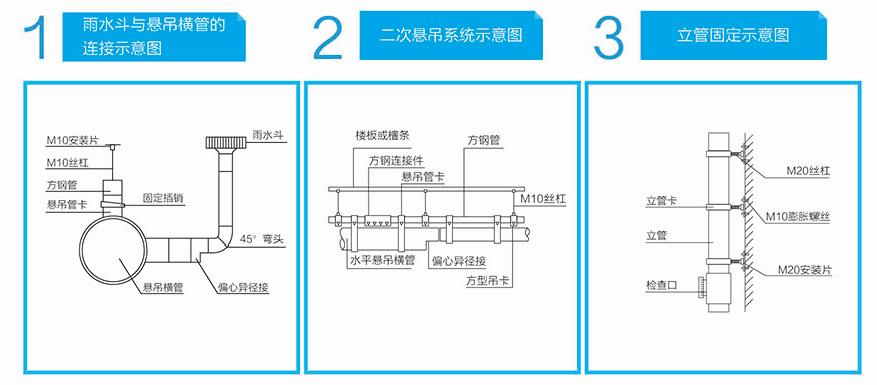

虹吸式屋面雨水排水系統對安裝有著較高的要求，需要一支專業的虹吸隊伍，確保嚴格按照圖紙施工，因此還必須對施工人員進行虹吸排水系統的安裝人員進行專業培訓，施工前技術人軟必須對施工人員進行現場技術交底，在保證安全的情況下提供可靠的安裝方案。
